Princípio Piezoelétrico

P2300 – O Princípio Piezoelétrico

O princípio físico da geração de ondas de choque piezoelétricos é gerado por meio de expansão momentânea de um componente cerâmico, provocada por um impulso de alta frequência e tensão. Este leve movimento de baixa intensidade gera na água uma onda ultrassônica, que direcionada até o foco, produz uma onda de choque.

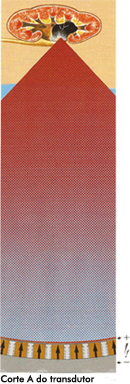

No Piezolith 2300 há um grande número destes componentes cerâmicos dispostos na superfície de um disco côncavo, que são ativados simultaneamente através de um gerador de impulsos. A configuração cônica e a grande abertura do disco tornam possível um foco bem preciso, no qual a pressão ultrassônica é suficiente para destruir cálculos renais e ureterais, bem como pedras na vesícula e nas vias biliares. Ao mesmo tempo, a densidade da energia na superfície da pele é tão baixa, que não há dor nem na pele e nem em níveis mais profundos. Os tecidos adjacentes da área atingida também são minimamente afetados.

O litotritor é projetado para operar com impulsos individuais ou contínuos, estes últimos com uma repetição selecionável até 2,5 Hz. A intensidade da onda de choque pode ser graduada em quatro níveis distintos. Com isto, se obtém pressões ultrassônicas diferentes na área focal.

As ondas de impulso piezoelétricas não provocam extrassístoles por indução, portanto não há necessidade de um eletrocardiograma. Tampouco se produzem ondas explosivas, que poderiam provocar danos físicos e psicológicos no paciente.

O transdutor piezocerâmico está localizado debaixo de uma abertura no centro da mesa móvel de tratamento. Esse é preenchido com água em temperatura ambiente, proveniente de uma unidade integrada de tratamento de água acoplada à mesa. A água serve como condutor para a aplicação das ondas de choque. O paciente é posicionado sobre a abertura no centro da mesa de tratamento, de modo que a área a ser tratada esteja imersa em água.
